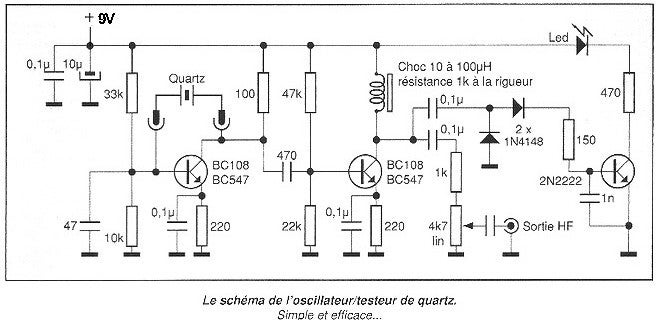

Le schéma de ce petit testeur de quartz trouvé sur le web est simple et l’appareil rapide à construire. L’alimentation est réalisée à partir d’une pile interne de 9 volts, ou à partir d’une alimentation extérieure. Une Led verte s’allume lorsque le quartz testé oscille. Un fréquencemètre peut être raccordé pour lire la fréquence de l’oscillation. Le niveau de sortie est réglable. Il y a quelques limites cependant à ce montage. La Led témoin qui reste éteinte ne signifie pas forcément que le quartz soit hors d’usage. Selon le type de quartz, il peut se mettre à osciller avec une capacité de 30 pF en série ou en parallèle. Les quartz de série FT-243 ne pose pas de problème et oscillent franchement ce qui n’est pas toujours le cas des séries HC6U ou HC25U.
