GÉNÉRATEUR HF CENTRAD 923

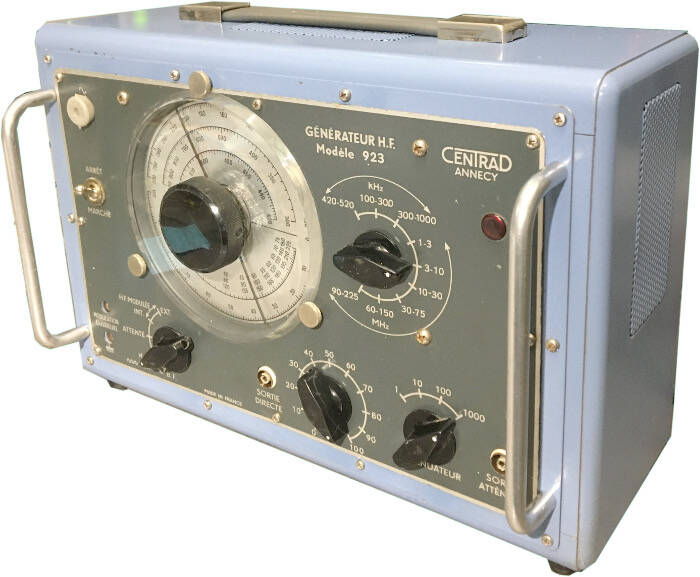

Le générateur HF Centrad 923 est conçu pour le réglage et l’alignement des récepteurs radios et TV. Il délivre un signal HF modulé ou non, de 100 kHz à 225 mHz en 9 gammes, et un signal BF fixe de 800 Hz. Le schéma est articulé autour de 3 lampes double triode (6BQ7A). La précision d’affichage est de +/- 1%. De nombreux composants ont été changés pour remettre l’appareil en service : condensateurs chimique et papier, résistances hors tolérances, un potentiomètre, l’interrupteur marche/arrêt, la diode de redressement.
Plusieurs sondes sont fournis avec le générateur : sonde directe, sonde symétrique 300Ω, sonde condensée, sonde à boucle, antenne fictive. Loin d’être un appareil haut de gamme, j’utilise encore souvent ce générateur pour la restauration des postes à lampes.
Le châssis démonté avec les composants d'origine dont certains déjà dessoudés. Tous les blindages sont retirés.
Remontage avec des composants en bon état.
Les blindages sont en place.

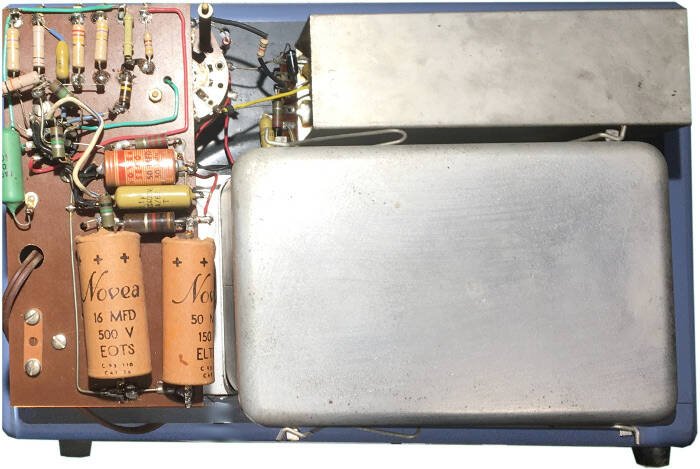

Vue du dessus, blindages retirés.
Pour remettre en peinture le boitier, un démontage complet est nécessaire.
Face avant en cours de remontage.
Les composants changés.
Les sondes sont regroupés dans un boiter plastique.

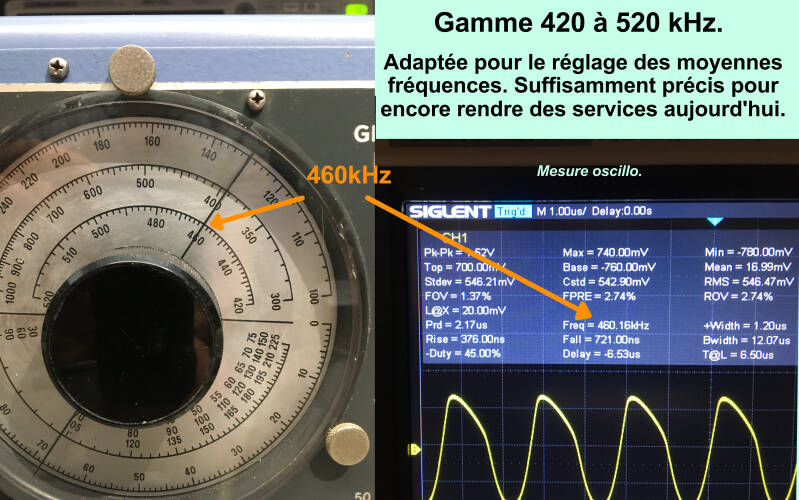

Remarquez la précision entre l'affichage du vernier la mesure du signal. Le 1% d'erreur précisé dans les caractéristiques est bien présent.

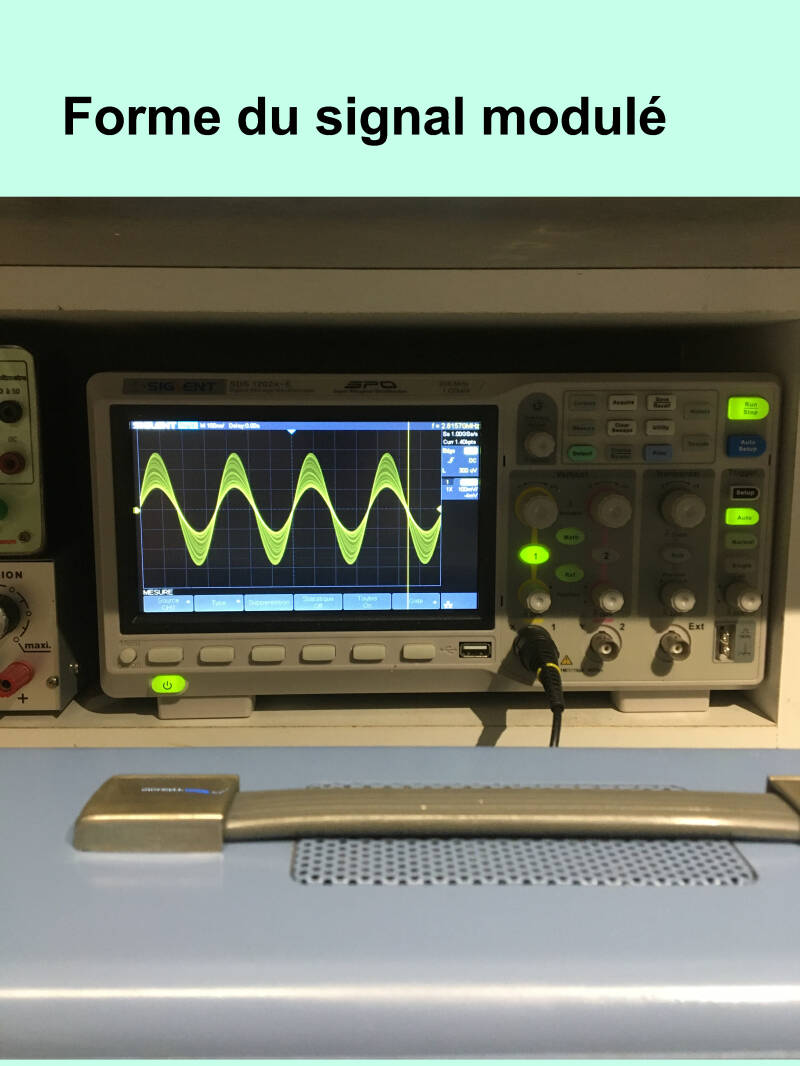

Forme du signal HF à 30 mHz.
