SCHNEIDER RONDO 57

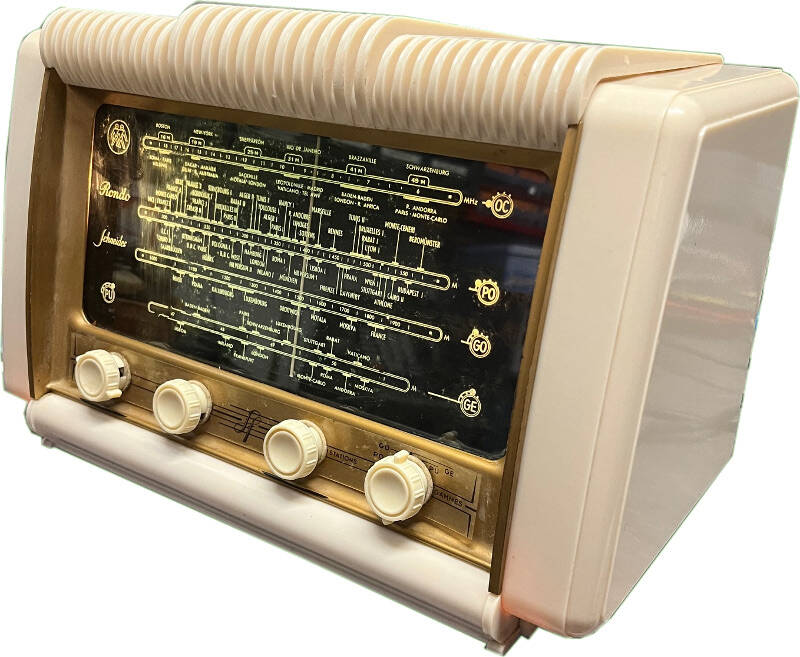

Le «Rondo 57 » de Schneider voit le jour en 1957. Ses dimensions modestes le situe dans la gamme des petits postes de table. Le cadran, très lisible, occupe la quasi totalité de la face avant. Le haut parleur, de forme ovale, est situé sur le haut de l’appareil. Le schéma est articulé autour de cinq lampes et la moyenne fréquence réglée sur 480 kHz. Le bloc d’accord permet la commutation des gammes d’ondes suivantes : GO – PO – OC – BE. Un double cadre ferrite est incorporé au poste pour la réception des PO et GO.

Sa remise en état n’a pas posé de problème. Seuls ont été changés quelques condensateurs, des résistances hors tolérance (au-delà de 25%), et le cordon d’alimentation qui était absent. Le poste s’est révélé assez sensible et la qualité sonore très satisfaisante pour ce petit poste.

Le châssis avant le remplacement des composants défectueux.

Ici, le poste a été débarrassé de sa poussière et nettoyé.

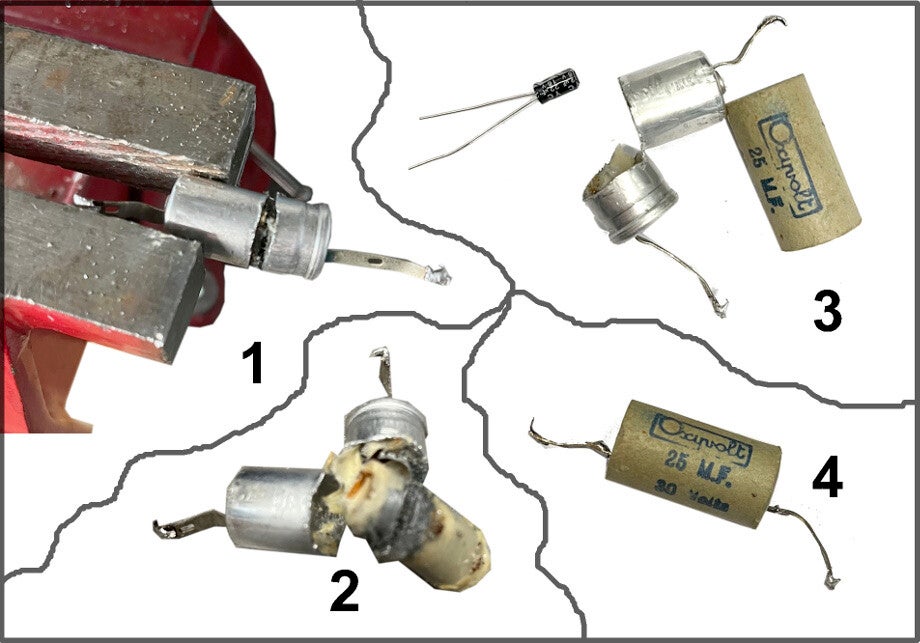

Intégration du condensateur neuf dans l'ancien. Durée 5mm.

Le boitier est composé de trois coquilles assemblées.

Le câblage après restauration.

Année 1957

Gammes : GO - PO – OC - BE

ECH81 – EF89 - EBC91 – EL90 – EZ80

Alimentation 110 – 117 – 125 – 220 – 245 volts

Moyenne fréquence 480 kHz

Haut-parleur dynamique ovale

Dimensions : 335 x 270 x 170 mm

Poids 4,5 kg
