Alimentation réglable 2 X 30V / 5A
L’alimentation basse tension que je possède est une « VIDA XL », commercialisée par HABA Trading au Pays-Bas. D’autres entreprises vendent exactement la même sous différentes appellations. Ses caractéristiques sont les suivantes : deux sorties réglables de 0 à 30 V et de 10mA à 5 A, Une sortie fixe de 5 V / 3 A.
Les deux sorties réglables peuvent :
- être utilisées séparément,
- mise en parallèle pour obtenir 30V sous 10A.
- mise en série pour obtenir 60V sous 5A
Les commutations série ou parallèle s’effectue à partir des boutons poussoir du panneau avant
L’alimentation est protégée contre les courts-circuits. L’affichage est effectuée sur quatre afficheurs de 3 digits, indiquant tension et intensité pour chacune des sorties. Lé régulation est de 0,01 % + 3 mV, et l’ondulation résiduelle inférieure à 3 mVrms.
Son poids est de 9 kg.
Le réglage en intensité peut être fixé à quelques milliampères seulement, mais l'affichage n'est pas assez précis pour les faibles courants. La mise en série d'un milliampèremètre contourne cette faiblesse et permet d'utiliser l'alimentation en générateur de courant de faible intensité.

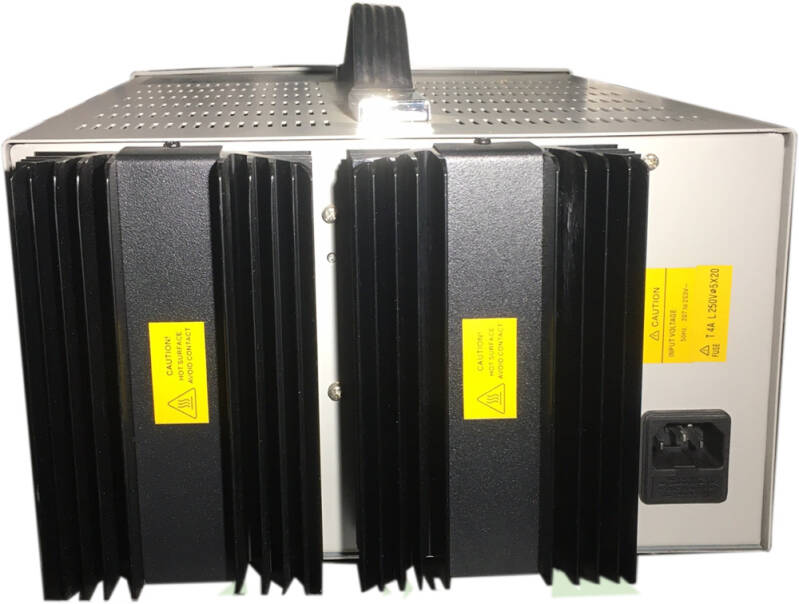

Chacune des alimentations de 30 volts dispose de son radiateur.

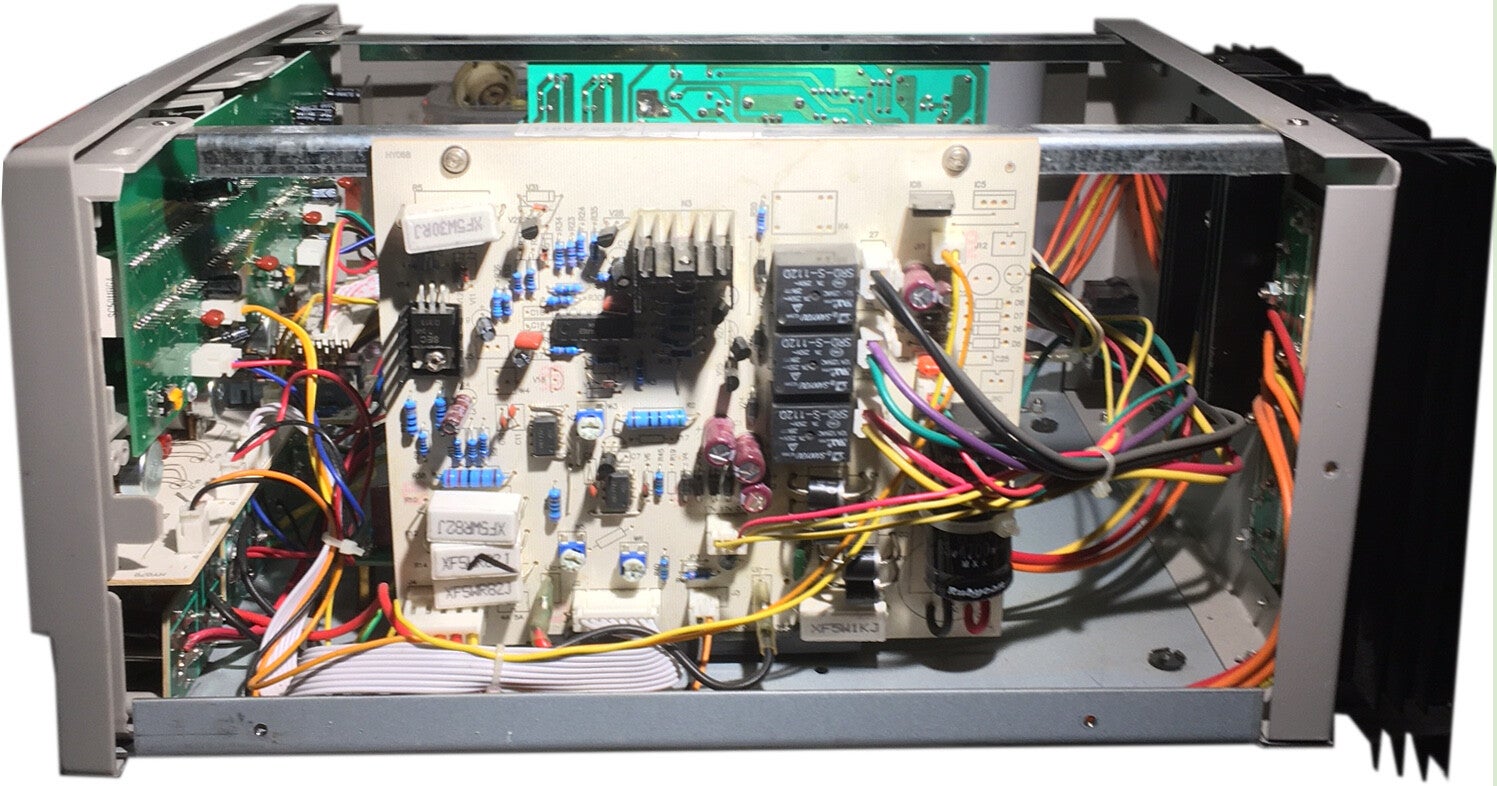

Le coté gauche et l'alimentation 1.
Le coté droit et l'alimentation 2.

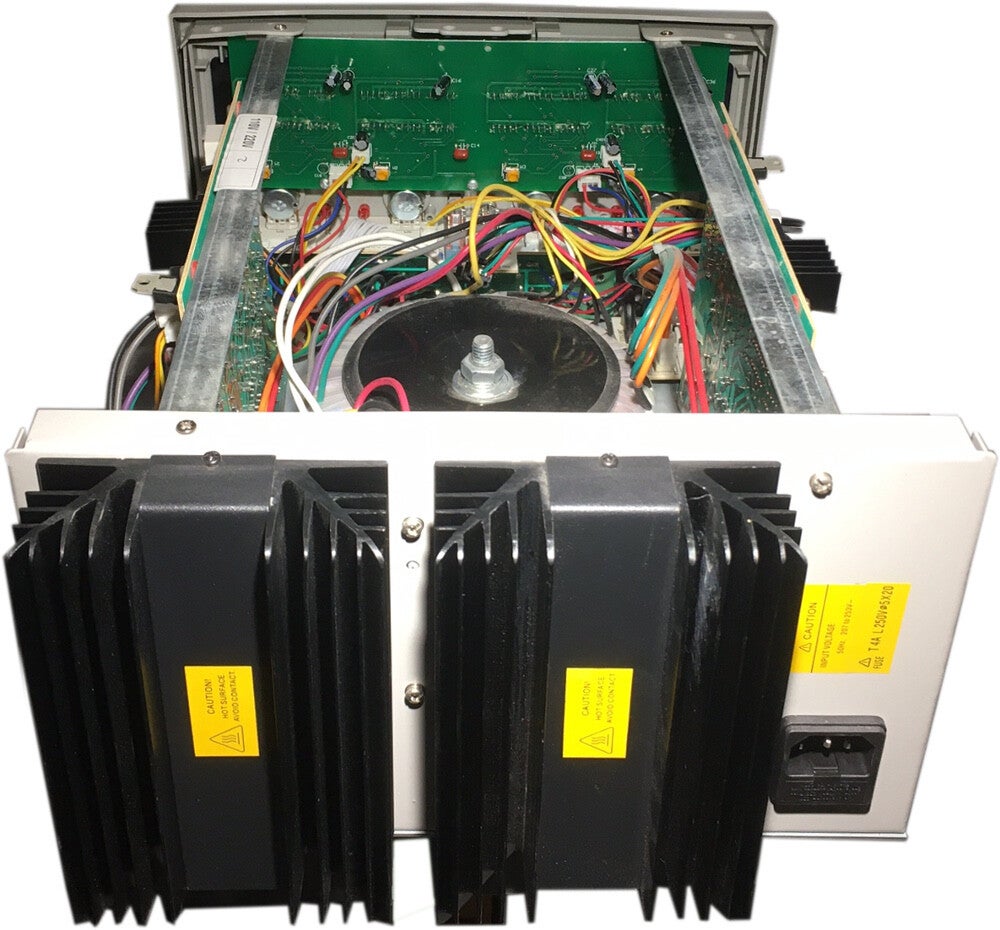

Le transformateur d'alimentation utilisé est un modèle torique bien dimensionné.
Le radiateur de l'alimentation fixe de 5 volts est positionné à l'intérieur du boitier.
Le câblage est aéré et soigné. Le transformateur délivre plusieurs niveaux de tensions qui sont commutés par des relais en fonction de la tension de sortie demandée. Les transistors "ballast" travaillent ainsi dans des conditions optimum.
