DUCRETET THOMSON R012

Le récepteur GO/PO Ducretet Thomson R012 est conçu en 1959. Il comporte 4 lampes dont les filaments sont alimentés en série. La partie triode de la triode-Heptode UCH81 est montée en préampli BF. La partie Heptode réalise l’oscillation et le mélange. Le poste possède un autotransformateur permettant l’alimentation de 115 à 230 volts. Un modèle identique existe sans transfo sous la nomenclature R2012 et ne fonctionne qu’en 110 volts. Dans les deux cas la phase peut se retrouver sur le châssis. Il faut donc être prudent pour le dépannage. Ce dernier n’a demandé que le remplacement des condensateurs papier qui fuyaient tous. Les condensateurs chimiques de filtrage ont pu être « reformés » et sont donc d’origine. Un modèle identique au détail près du logo est fabriqué sous licence Pathé Marconi / La voix de son maître avec la référence 409.

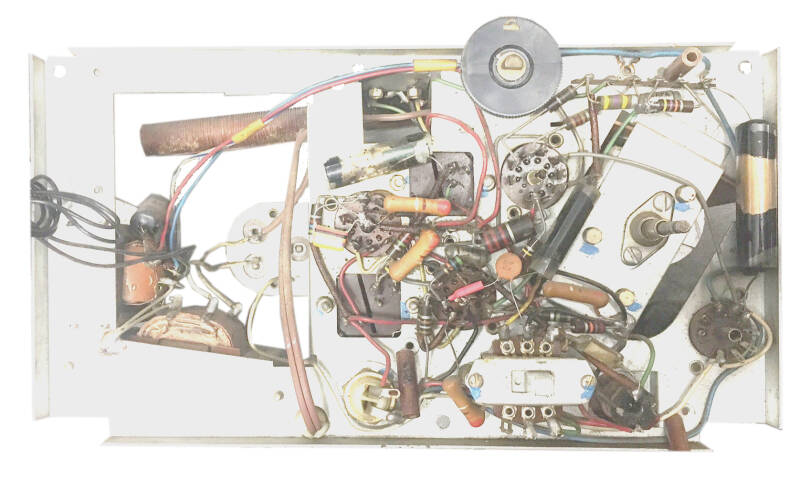

Le dessous de l'appareil.

Préparation pour remise en peinture du boitier

Année: 1959

Lampes : UCH81 – UBF89 – UL84 – UY85

Gammes : PO, GO

MF : 480 kHz

Alimentation : CA 115 à 230 V

HP dynamique : 10 cm

Matière : plastique

Dimensions : 256 x 123 x 158 mm

Poids 2,1 kg

DOCUMENTATION TECHNIQUE R 012
PDF – 2,6 MB 43 téléchargements
