Emetteur AM petites ondes mono fréquence
Les stations radio en AM se font de plus en plus rares. Pour suppléer la rareté des émissions, notamment en plein jour, j'ai réalisé ce petit émetteur AM dont le schéma est proposé par JC Jardine. Il utilise des composants courants tels que transistors, ampli opérationnel et CMOS. L'émetteur est de faible puissance et émet dans la gamme des petites ondes sur +/- 850 kHz. La qualité du son est très bonne et la puissance suffisante pour une diffusion se limitant au périmètre de la maison.
J'ai rajouté au schéma d'origine un petit module FM/MP3/Bluetooth qui permet ainsi de retransmettre le signal en petites ondes. et un petit ampli BF de contrôle. La plupart des éléments proviennent de récupération.
La platine de l'émetteur. Le typon est imprimé au laser sur une feuille blanche, posée immédiatement sur la plaque époxy et réchauffée avec un fer pour faire adhérer l'encre sur le cuivre. Un bain d'une dizaine de minutes dans l'eau dissout le papier (et non l'encre). Il ne reste qu'à tremper dans l'acide. Le résultat n'a pas été parfait mais acceptable.
L'ampli du moniteur BF est réalisé avec un LM386 bien suffisant pour l'utilisation escomptée. L'ampli et l'alimentation prendront place sur un deuxième plaque époxy.
En amont de la réalisation de la face avant, je positionne tous les éléments de commande pour déterminer le meilleur agencement. Le module bluetooth/MP3/FM acheté en d'Asie pour une somme très modique, fournira le signal BF modulé par l'émetteur.
La face avant est découpée dans une plaque époxy.
Maquette de la face avant.
Impression sur papier photo, plastification et découpe.
La face avant terminée.
Étapes de réalisation du module émission.
Étapes réalisation de la face avant.
Positionnement des éléments et câblage.
Le câblage est termminé.

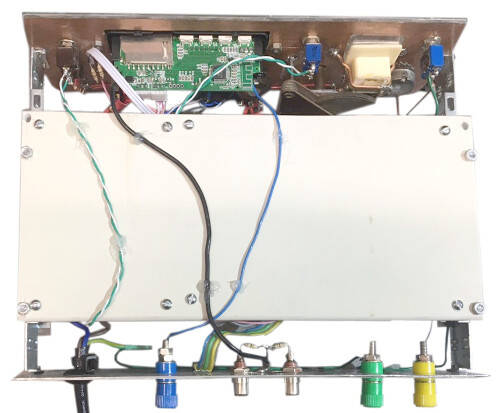

Vue de dessous.
Le boitier est composé de deux demi coquilles en plastiques. J'ai pris ce que j'avais mais une boitier métallique aurait été préférable.
Les faces avant et arrière.
