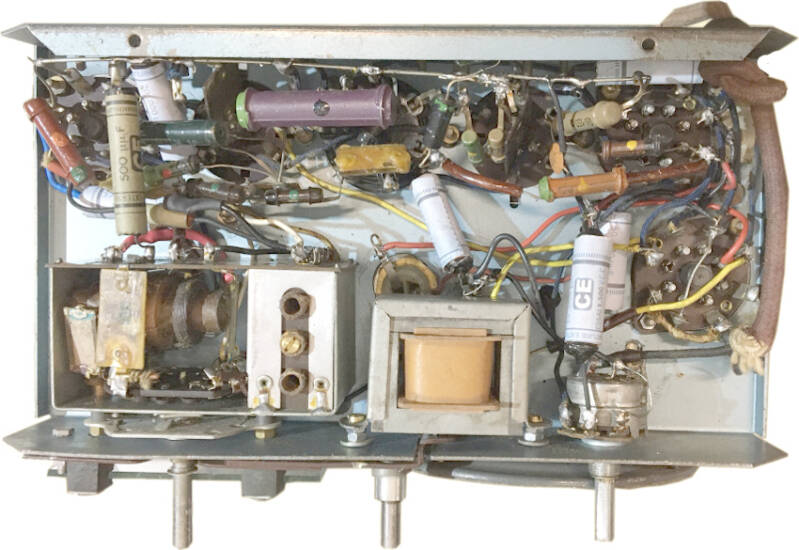

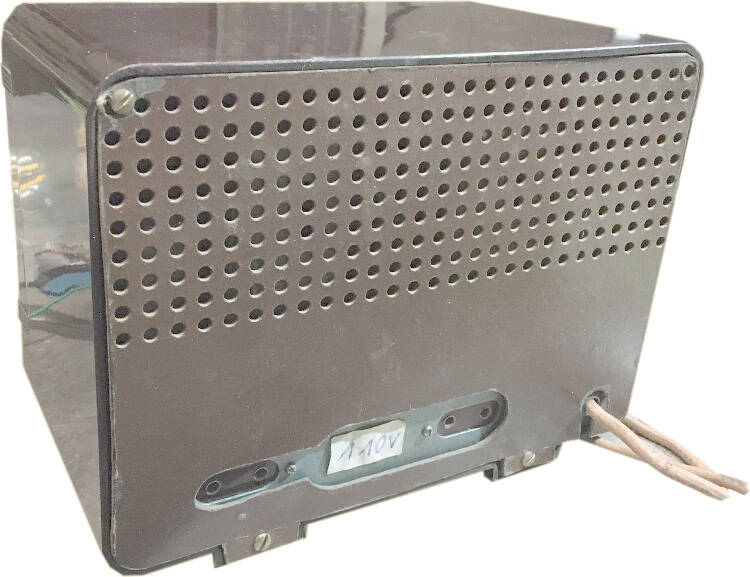

Voici un poste sans marque datant probablement d’après guerre (39/45). Les radios de fabrication artisanale étaient nombreuses à cette époque. Les pièces détachées se trouvaient en magasin spécialisé. Ainsi il existe beaucoup de récepteurs d’aspect identique mais avec des schémas différents. Celui-ci en est la preuve et le choix des lampes s’est vraisemblablement fait en fonction des disponibilités du moment. Ici, le chauffage des lampes en série nécessite 69 volts. Il faut dont faire chuter une tension de 41 volts ce qui est réalisé par l’insertion de résistances qui bien sûr dissipent beaucoup de chaleur. L’une d’elle, de 170Ω fait partie intégrante du cordon d’alimentation secteur spécialement conçu à cet usage ! En dissipant 15 watts, le cordon est bien tiède. Le poste est bien sûr alimenté en 110 volts. Il reçoit GO, PO et OC.

Lampes utilisées : 6E8  EBF2  25L6   25Z6
