DUCRETET THOMSON VDM60

"LA VOIX DU MONDE"

La « voix du monde » modèle VDM60 est fabriqué sous licence Ducretet Thomson en 1960. Ce poste comprend 6 tubes et reçoit GO, PO, OC et BE. La sélection des gammes s’effectue à l’aide d’un clavier qui comprend également deux touches préréglées sur RTL et Europe1. La façade est en plastique et le boitier en bois vernis. Acquis lors d’une brocante le poste présentait plusieurs pannes et défauts : Deux lampes non conforme (EF85 au lieu de ECH81 et ECL82 au lieu de EL84), vis de trimmer absente sur le CV,  œil magique usé, condensateurs chimiques et papiers tous HS, une résistance grillée, une ampoule de cadran HS et pour finir un enroulement haute tension du transformateur d’alimentation coupé. Une fois ces éléments remplacés le poste se révèle plutôt sensible et plusieurs stations sont captées en OC sans même adjoindre d’antenne extérieure ce qui montre l’efficacité du cadre interne et de 'étage HF. Pour finir j’ai rajouté un module bluetooth qui démarre avec la touche PU.

Le transformateur d'alimentation avait tendance à chauffer et la haute tension était faible. J'ai soupçonné initialement une surconsommation d'un circuit, mais après vérifications, il s'agissait de la coupure d'un des deux enroulements haute tension. La valve ne redressait donc plus qu'une alternance. Coup de chance, j'avais dans mon stock un transfo de remplacement quasi identique.

Avec les composants d'origine.

Les vieux condensateurs fuyards sont remplacés par des "mullards".

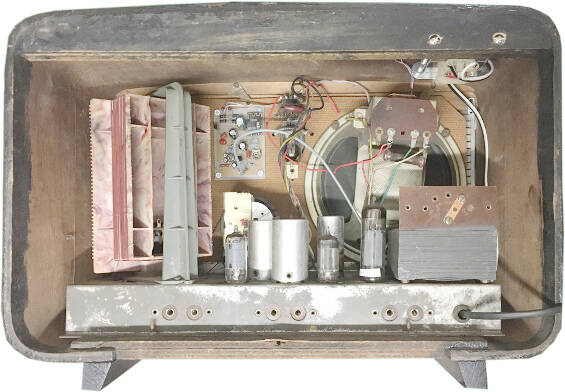

En haut sur la droite, le transformateur d'alimentation du module bluetooth qui est fixé contre la paroi avant à droite du cadre. Le module bluetooth est suivi d'un étage adaptateur d'impédance.

La LED bleue est le témoin d'activation du bluetooht.

Année: 1960

Lampes : ECH81 - EF93 - EBC91 - EL84 - EZ80 - EM81

Gammes : GO, PO, OC, BE

MF : 4 kHz

Alimentation : CA 110 à 240 V

HP dynamique : 15 cm

Matière boitier : bois vernis et façade plastique

Dimensions : 400 x 280 x 210 mm

Poids 6,2 kg
