PHILIPS B3X92A

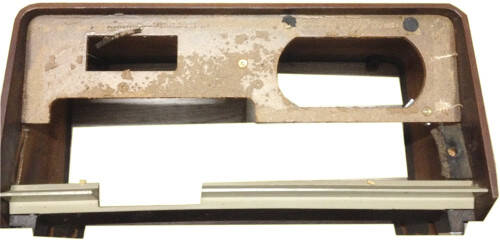

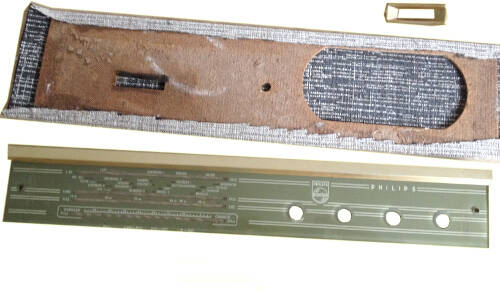

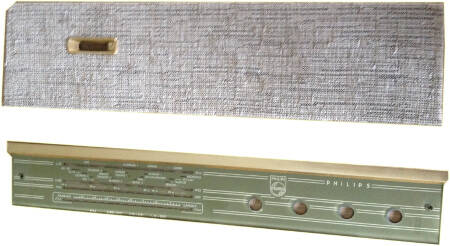

Ce récepteur à 7 lampes est un modèle de table fabriqué dans les années 59/60. Il est équipé d’un tuner FM recevant la bande de 87,3 à 100,2 MHz. Il reçoit en AM les GO, PO et les OC de 5,9 à 18,2 mHz.  Le boitier et le châssis étaient particulièrement encrassés ainsi que tous les contacteurs. Le tissu était déchiré. Coté électronique le plus gros boulot a consisté à nettoyer les contacteurs, potentiomètres et système d’entrainement des CV. Je n’ai changé que deux condensateurs chimiques assurant la polarisation de tubes. Le double condensateur de filtrage s’est lui révélé être en excellent état. La sonorité du poste est correcte. La puissance BF est de 3,5W et le réglage de tonalité efficace.

Année: 1959/60

Lampes : ECC85  ECH81  EF85  EABC80  EM84  EL84  EZ80

Gammes : PO, GO, OC, FM

MF : 452 kHz     10,7 mHz

Alimentation : CA 110 à 220 V

HP dynamique : ovale

Matière boitier : bois

Dimensions : 420 x 202 x 195 mm

SCHEMA PHILIPS B 3 X 92 A
PDF – 114,5 KB 69 téléchargements
