Blaupunkt H1053



Le modèle Blaupunkt H1053 voit le jour en 1954. Le poste reçoit GO, PO, OC et la FM de 87 à 100 mHz. Les commutations s’effectuent via un clavier à six touches. Le réglage de tonalité est efficace. Le schéma est soigné et la qualité sonore en conséquence. Six lampes dont un œil magique équipent le poste. Le redressement est assuré par un redresseur sec au sélénium. Les prises d’antennes offrent plusieurs options de raccordement et l’antenne intégrée pour la FM se révèle efficace. Sa remise en état a nécessité le remplacement des condensateurs chimiques de filtrage et quelques condensateurs « papiers ». Après ceci, le poste fonctionne à nouveau hormis l’oeil magique et la gamme des OC. En cause le contacteur qui a dû être entièrement démonté pour refaire un contact sur la glissière. Pour finir, le boitier a été nettoyé au "mirror".

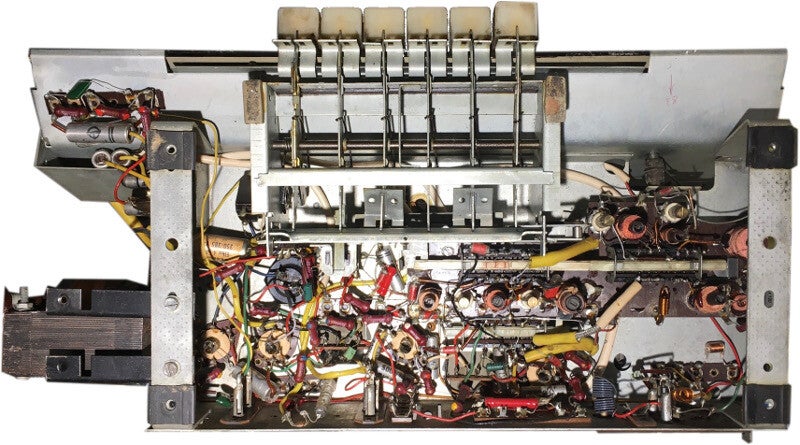

Le bloc HF.

Le tuner FM sans le blindage.

Année: 1954

Lampes : EC92  EF85  EF85  EABC80  EL84   DM70

Gammes : GO, PO, OC, FM

MF : 450 kHz  -  10,700 kHz

Alimentation : 110   125   220  240 V

HP dynamique : dynamique, ovale 18 x 13 cm

Boitier : bakélite

Dimensions : 465 x 315 x 240 mm

Poids 8,8 kg

Schema
PDF – 210,1 KB 65 téléchargements
