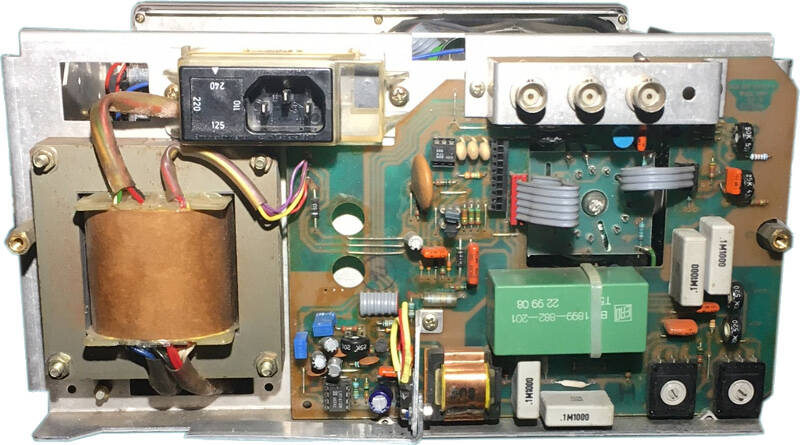

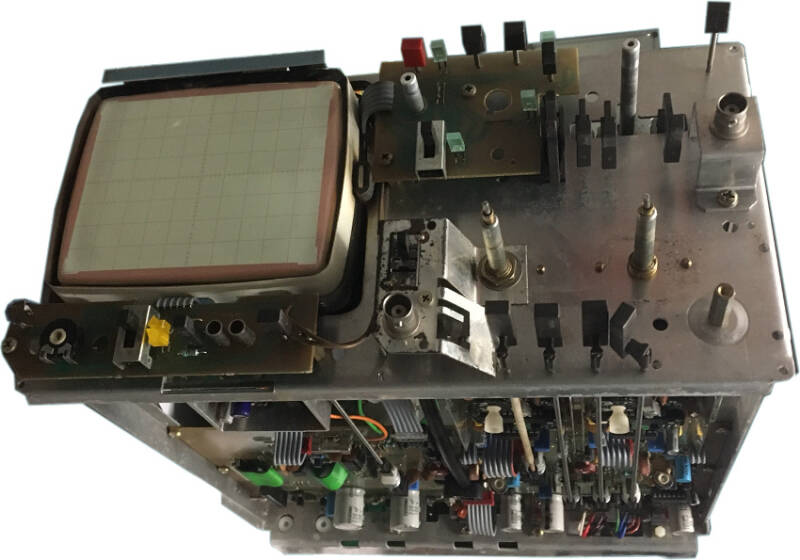

Fondée en 1957, la société allemande Hameg cesse ses activités en 2016. Filiale de Rohde & Schwarz, Hameg était spécialisée dans la fabrication d’appareils de mesure. Le HM605 est fabriqué en 1983. C’est un oscilloscope double trace dont les entrées verticales s’étendent du continu à 60 mHz. La base de temps horizontale est réglable de 2,5 S à 5 nS. Une fonction base de temps retardée permet de visualiser une partie d’un signal complexe. L’appareil est aussi équipé d’un testeur de composants. Acquis en mauvais état et en panne dans une brocante, il a fallu avant toute chose procéder à un nettoyage profond de l’intérieur et l’extérieur de l’appareil. La rouille avait dégradé le commutateur de la deuxième voie et la fiche BNC. Ces derniers ont été remplacés. A la mise sous tension aucun spot n’était visible. En cause le transistor de l’alimentation à découpage produisant la HT qui était coupé. Je l’ai remplacé par un transistor plus performant et ai modifié le circuit de commande. Cette fois les deux traces sont visibles mais n’occupent que la moitié de l’écran. Le coupable est un autre transistor situé sur l’ampli de déviation horizontale. Celui-ci remplacé, tout rentre dans l’ordre. Pour finir j’ai procédé au calibrage des étages conformément à la notice de maintenance.
