PHILIPS BX750A

Ce poste de table à 12 lampes est de bonne facture et très bien conservé. Il dispose d’un étage basses fréquences soigné avec deux EL84 en finale attaquant deux haut-parleurs séparés de dimensions respectables. Le réglage des graves et des aigus est séparé. Un clavier à 7 touches sélectionne la bande FM (87,5 à 100 mHz), les GO, PO et OC. Les touches restantes sont dédiées à la mise en marche et l’arrêt du poste et au choix de l’antenne intérieure ou extérieure. Sa remise en état n’a demandé que l’échange de quelques condensateurs et un peu de « bombe KF » dans les contacteurs.

Agencement interne.

Le dessous du poste.

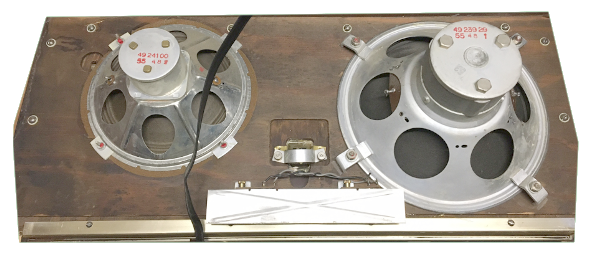

Les deux haut-parleurs.

Plan de câblage.

Schéma d'ensemble.

Année: 1955

Lampes : EF80, EC92, EF85, ECH81, EF41, EABC80,

ECC83, EL84, EL84, EZ80, EZ80, EM80

Gammes : FM, PO, GO

MF : 452 kHz – 10,7 mHz

Alimentation : CA 110/245V

HP dynamique : 2HP ,diam.140 et 170mm

Matière : bois

Dimensions : 670 x 435 x 170 mm

Poids : 17 kg
