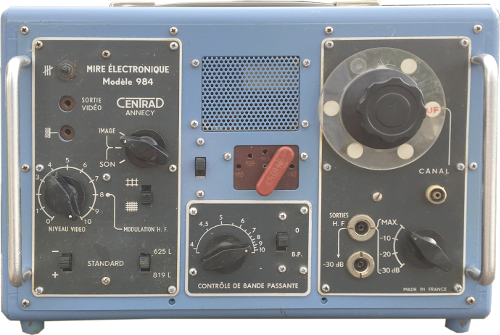

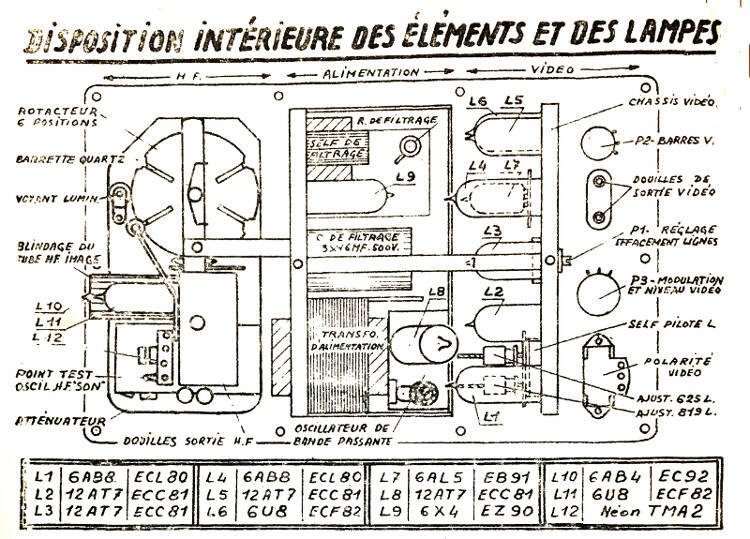

La mire « CENTRAD 984 » voit le jour en 1958. Elle est conçue pour délivrer une image quadrillée de dimensions variables et un signal son permettant le dépannage des téléviseurs en l’absence d’émission. Le schéma est articulé autour de 11 tubes. La dimension du boitier est identique à l'hétérodyne 923 de la marque CENTRAD. Compte tenu du nombre de composants, faire tenir l'ensemble dans le boiter nécessite un montage très compact. La remise en route a demandé un démontage complet, suivi d’un nettoyage minutieux. Deux tubes étaient HS, quelques condensateurs et résistances ont été changés et le boitier repeint. Les essais sont réalisés sur un téléviseur noir et blanc par injection du signal VHF sur la prise antenne. Un rotacteur autorise le choix entre plusieurs canaux. La bande passante du signal vidéo et le niveau de sortie sont réglables. La mire est équipée d’une sortie vidéo directe. Un inverseur permet la sélection entre polarité positive ou négative du signal vidéo. Le nombre de ligne est commutable en 625 ou 819 lignes. Une mire obsolète mais toujours fonctionnelle.

Vue coté rotacteur.

Pour les éléments particulièrement encrassés, je n'hésite pas à les nettoyer à l'ultrason dans un bain d'eau complété par un peu de savon et d’ammoniac. Il faut bien sûr laisser sécher avant remise en tension. J'ai déjà nettoyé ainsi des blocs d'accords avec de très bon résultats.

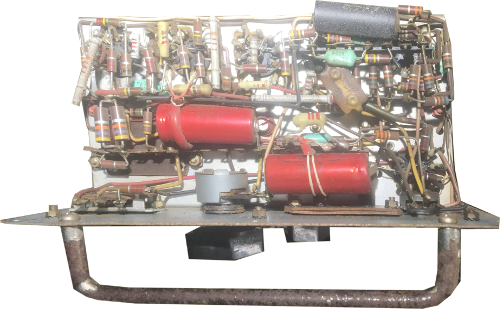

Les modules nettoyés.

La façade avant est démontée.

Le signal est appliqué en VHF sur l'entrée antenne. Les carreaux sont assez grossiers.
